拉曼光谱仪与显微镜的集成，让材料分析从"数据输出"走向"可视化诊断"。但多数拉曼显微镜的外观仍停留在实验室设备的传统范式——笨重、分散、缺乏统一的视觉语言。在JIAYI拉曼显微镜项目中，石头智慧工业设计团队以"几何秩序感"为核心设计理念，将多模块整合为一台结构紧凑、造型硬朗的桌面级科学仪器。
拉曼显微镜不同于普通光学显微镜，它在显微成像的基础上集成了激光激发、光谱采集和信号分析模块。这意味着设计团队需要在一个相对紧凑的机身内容纳光路系统、激光器、光谱仪、探测器、散热系统等多套组件。
作为一家工业设计公司，石头智慧在接手这个项目时明确了三个核心命题：
JIAYI拉曼显微镜的造型基础是一套精心设计的几何系统：
- 底座：采用六边形（hexagonal）平台，四个可调水平脚均匀分布于角位，确保设备在光学平台上的稳定性。六边形的轮廓既提供了比矩形更大的结构刚度，又在视觉上暗示了"精密仪器"的属性——六边形在工业设计中常与光学、传感器等精密领域关联。
- 顶部光路仓：采用八边形（octagonal）轮廓，与底座形成"上八下六"的几何对比。这种多面体造型不是随意的装饰选择，而是为了在有限的体积内为内部光路组件提供合理的空间包络。

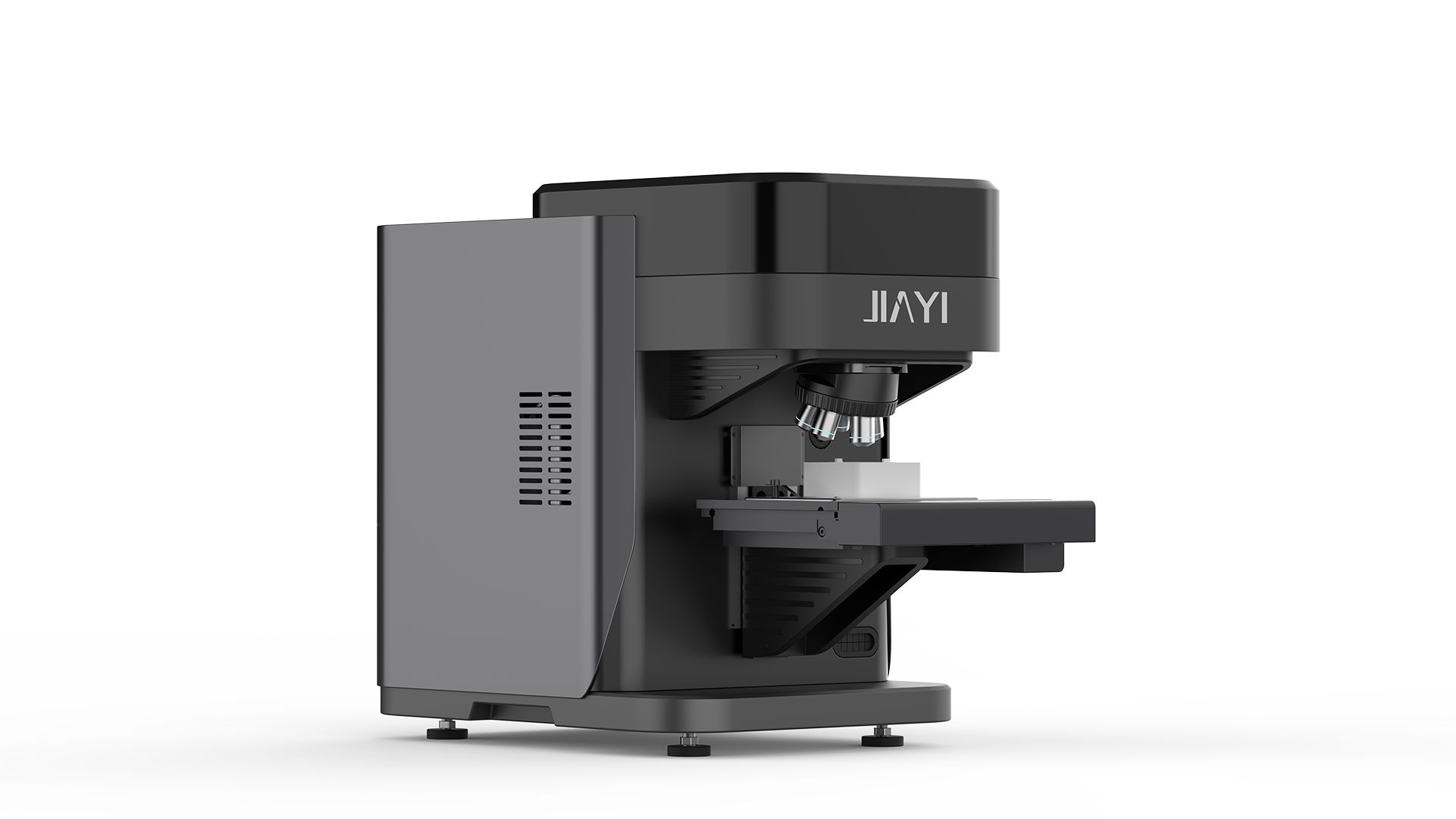

从正面视角看，整机可以清晰地划分为三个垂直功能段：
- 上段（光学头部） ：黑色高光面板包裹的激光与光路系统，正面以白色"JIAYI"品牌标识点缀，简洁有力。
- 中段（操作区域） ：物镜组与载物台区域，是整台设备的功能核心。深灰色哑光面板包裹，突出功能性。
- 下段（电子与散热仓） ：宽大的灰色侧板是电子仓的外壳，承载主板、电源、散热模组等组件。
作为工业设计公司，我们在三段式分层中遵循的原则是：每一段的外观形态必须真实反映内部功能逻辑，而非为了造型统一而掩盖功能差异。
大面积灰色侧板并非简单的平面，石头智慧在侧板与机身的衔接处设计了微妙的曲面过渡：侧板从机身向外微微鼓出，在边缘处以平滑的圆角收束回机身。这一处理的作用有三：
载物台是拉曼显微镜与样品直接接触的界面，石头智慧的设计处理强调功能优先：
- 悬臂式支撑：载物台从机身中部向前伸出，底部以斜向支撑结构加强，既保证了刚性，又在造型上形成了有力的几何线条。
- 集成接口：载物台侧面集成了BNC接口和D-sub数据接口，用于连接外部传感器和控制设备。接口区域与载物台一体设计，避免了额外的附件盒。
- 样品定位：载物台上的白色样品基座与深色机身形成强烈对比，让操作者快速定位样品放置区域。
从正面视角可以清晰看到，物镜转换器区域是拉曼显微镜的光学核心。石头智慧在这一区域的设计上注重"精密感的可视化"：
- 三颗物镜以转盘形式排列，金属质感的镜筒配合蓝色密封圈细节，直观传递了光学精度。
- 物镜右侧设有一枚圆形调焦旋钮，表面滚花处理，兼顾操作手感与视觉质感。
- 物镜下方的工作区域采用开放式设计，没有多余的装饰遮挡，确保操作者可以清晰看到样品与物镜的对位关系。
机身侧面设有一枚竖置的蓝色LED状态指示灯，嵌入在深灰色面板中。这一设计细节的价值在于：
拉曼显微镜的激光器和高灵敏度探测器都是热源，散热设计直接影响设备的稳定性和寿命。
石头智慧在JIAYI项目中的散热策略是将散热通道转化为造型元素：
- 侧板散热格栅：灰色侧板上设置了多组水平条形散热孔，采用三列等距排列。格栅的间距和长度经过气流仿真优化，确保足够的进风量，同时在外观上形成了规律的视觉节奏。
- 正面底部散热格栅：机身正面底部区域设置了一组椭圆形的散热格栅，位置低调但通风效率高，与整体暗色造型融为一体。

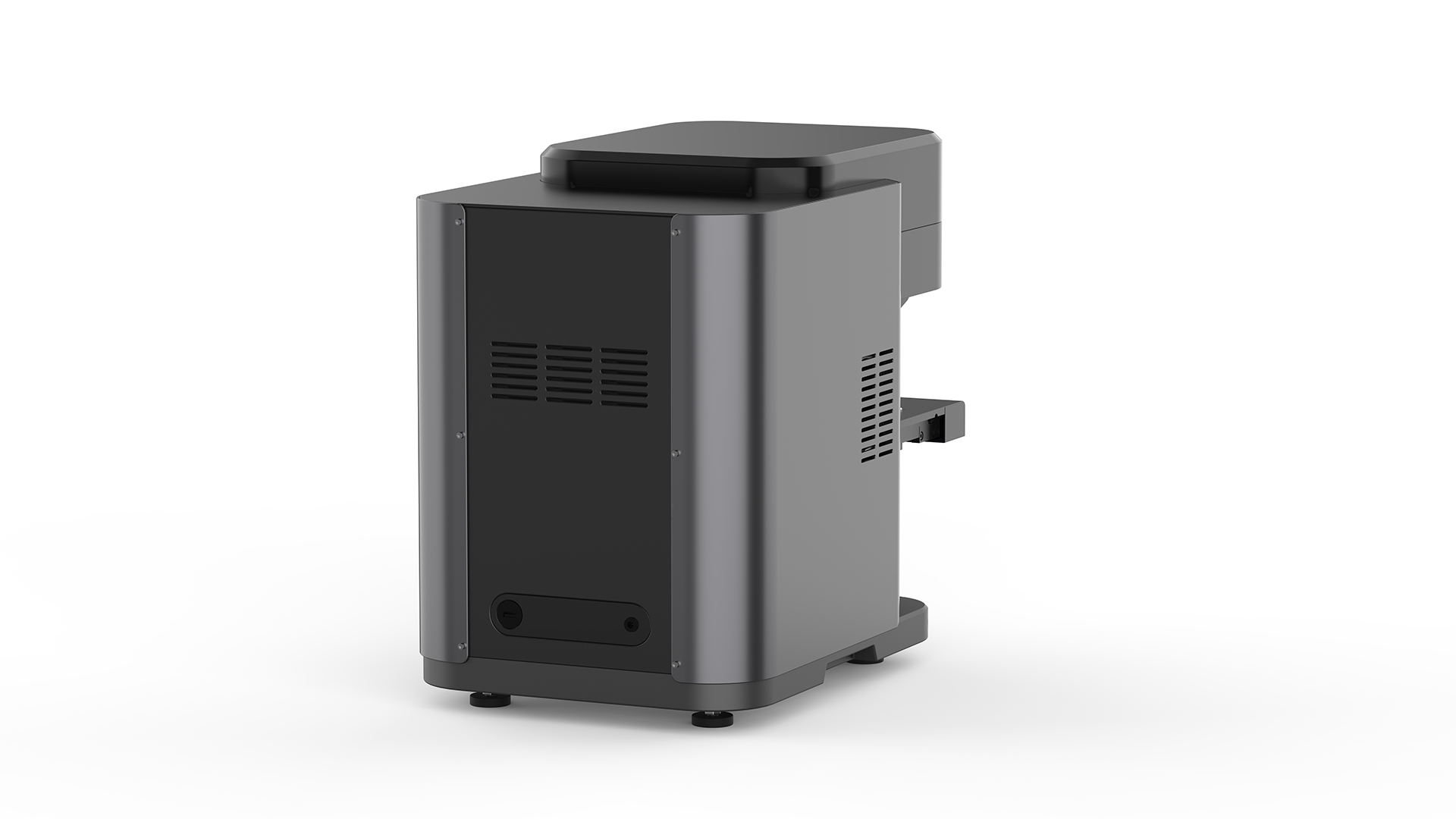

- 后部通风面板：机身背面的深灰色可拆卸面板上同样设置了散热格栅，与侧板格栅形成呼应。面板以螺丝固定，便于维护人员拆卸检修内部组件。
作为
工业设计公司，我们的设计原则是：
散热格栅不应是事后贴上去的补丁，而应从造型构思阶段就作为核心设计元素纳入整体方案。
JIAYI拉曼显微镜采用了深灰/黑色主导的暗色调方案，这在科学仪器中并不常见——多数实验室设备倾向于白色或浅色外壳。石头智慧选择暗色调的逻辑是：
- 光学暗室适配：拉曼光谱采集对环境光有较高要求，暗色机身可以减少设备表面的杂散光反射，间接有利于测量精度。
- 专业感塑造：深色调传递出"高端、专业、精密"的品牌印象，与拉曼光谱分析的高技术门槛相匹配。
- 耐脏与耐久：实验室环境中，浅色外壳容易显脏和老化，深色调在使用多年后仍能保持良好的外观状态。
在暗色调系统内部，石头智慧做了精细的色阶区分：
在拉曼显微镜的设计过程，体现了石头智慧工业设计团队在科学仪器领域的方法论：
- 几何秩序统一多模块：六边形底座、八边形顶盖、三段式垂直分层，用一套几何系统整合了光路、载物台和电子仓三个独立模块。
- 功能即造型：散热格栅、侧板曲面、载物台支撑结构，每一处造型都有明确的工程功能支撑。
- 场景化色彩策略：暗色调不只是审美选择，更是基于光学实验环境的专业判断。
从全自动化学发光免疫分析仪、消毒清洗机、便携式彩超到拉曼显微镜，石头智慧工业设计在不同品类的科学仪器中持续验证同一套设计理念：好的工业设计让精密设备不仅好用，更让使用者在使用中感受到专业与可靠。
