便携式彩超的设计难点在于一对根本矛盾：
临床对影像质量和操作功能的要求不亚于台式设备，但产品的物理空间被压缩到了[敏感词]。
石头智慧的设计团队在项目初期明确了三个核心设计约束：
- 尺寸与重量：整机需控制在笔记本大小，重量满足单手或双手轻松携带，适配出诊、急救、基层医疗等移动场景。
- 散热与性能：超声成像的运算量巨大，在45mm的机身厚度内必须解决高功耗芯片的散热问题。
- 操作效率：屏幕尺寸不能因便携而过度妥协，控制按键的布局必须保证医生在紧急场景下的操作效率。
作为一家工业设计公司，我们处理这类项目的思路始终是：
在约束中寻找优解，而非在理想条件下做设计。
ECARE便携式彩超采用了笔记本式的翻盖结构，这一形态选择背后有三层考量：
- 操作姿态适配：翻盖打开后，屏幕自然倾斜至[敏感词]可视角度，医生在站立或坐姿下均可舒适观看，无需额外调节支架。
- 保护与收纳：合盖后，屏幕与操作面板被完全保护，侧面的接口区域也被收纳在机身内部，降低了运输和携带过程中的损伤风险。
- 空间效率：翻盖结构让屏幕和操作面板共用一个平面投影面积，在有限的机身尺寸内[敏感词]化了交互区域。

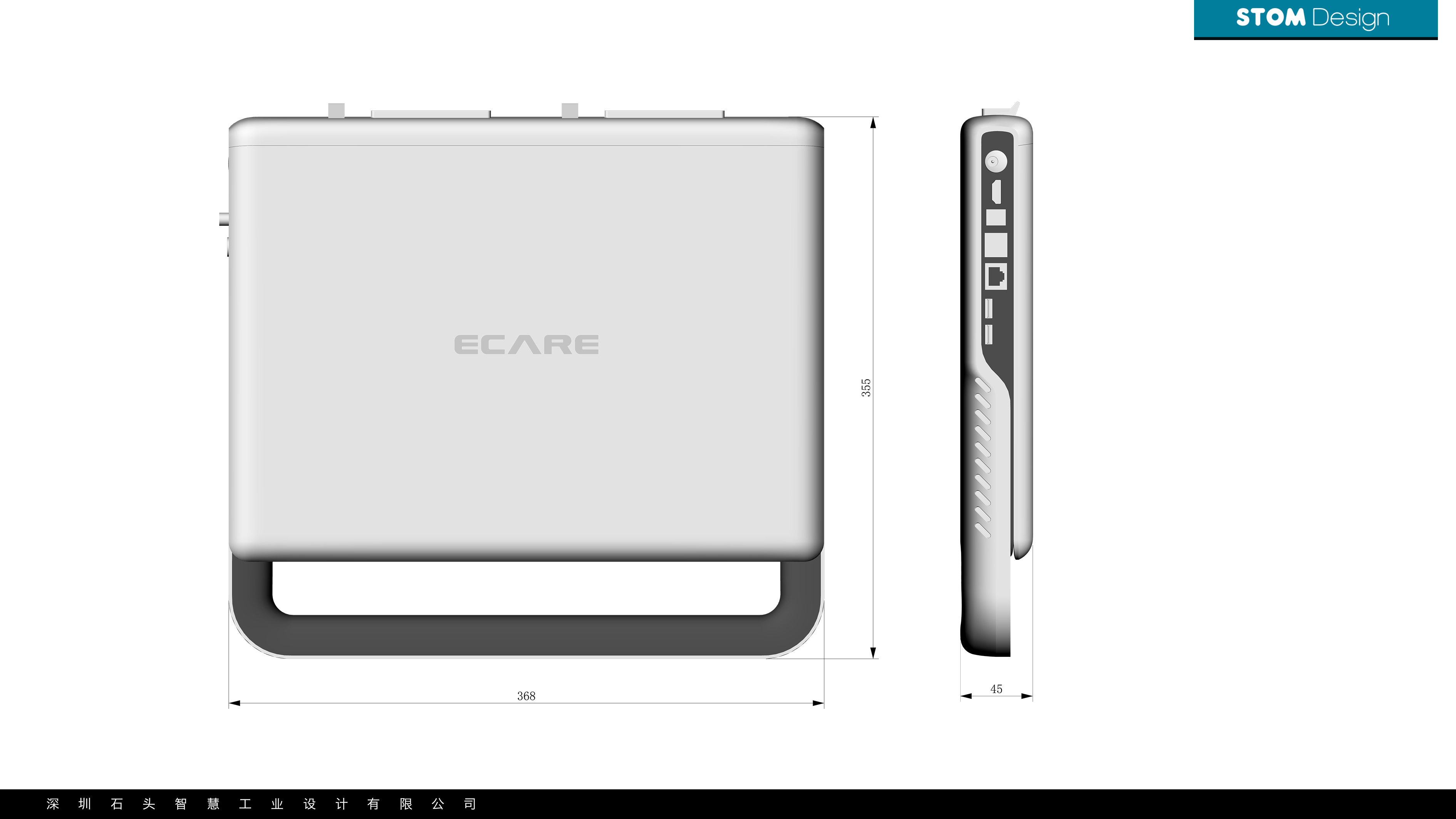

从闭合状态的效果图可以看到，整机呈现为一个简洁的矩形体块，368mm×355mm的尺寸接近14英寸笔记本，45mm的厚度控制得当。顶部面板采用大面积留白设计，仅在中央位置以低调的灰色呈现ECARE品牌标识。

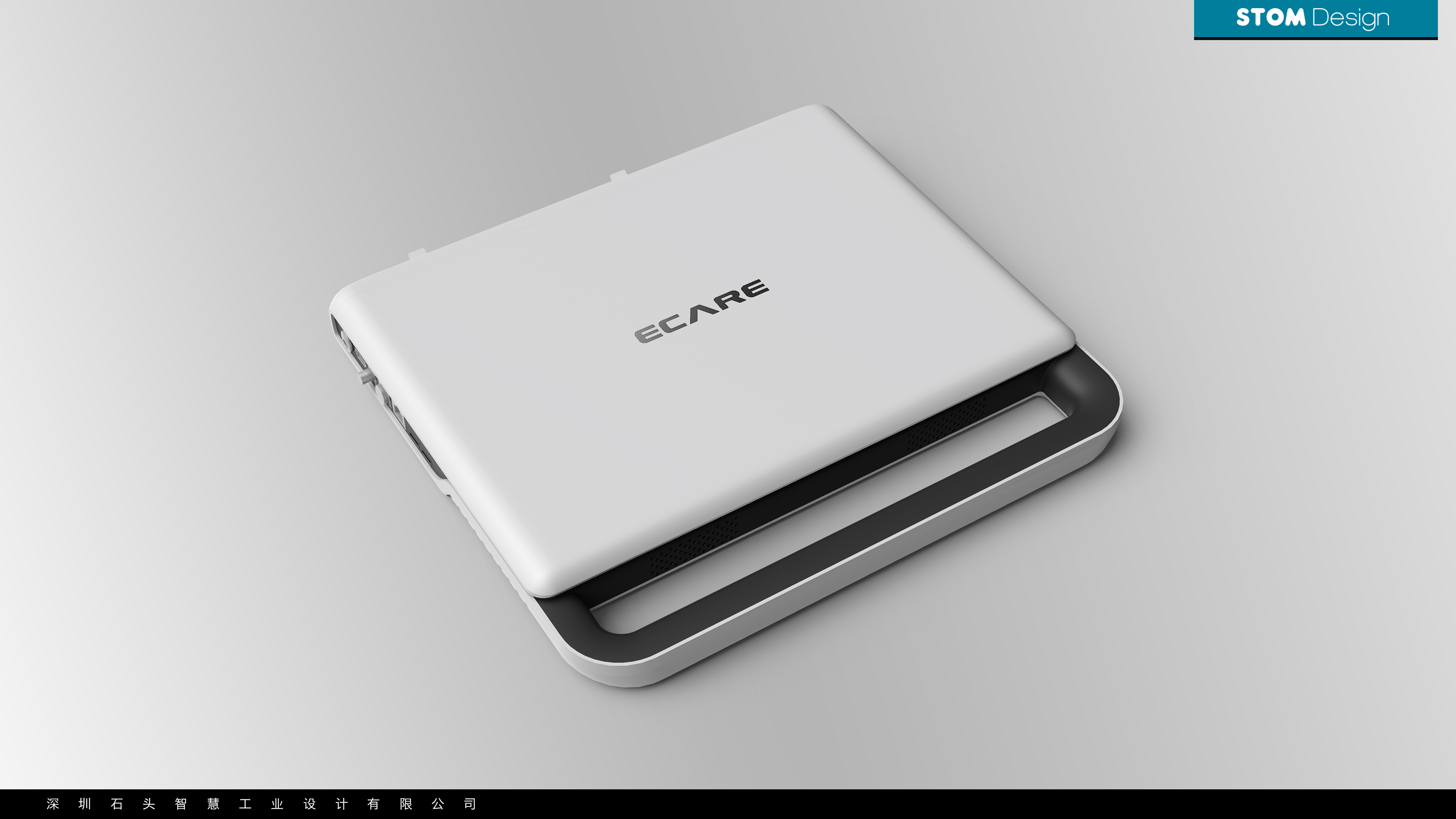

石头智慧在合盖形态的设计中遵循了一个原则：收起时，它应该像一台专业的设备，而非一台花哨的玩具。 大R角的圆角过渡消除了棱角感，深灰色的底部提手区域与白色上盖形成材质对比，既标识了握持区域，又为整体造型增加了层次。
底部深灰色区域不仅仅是一个装饰性的色块，它实际上是一个内嵌式提手结构。这一设计的巧妙之处在于：

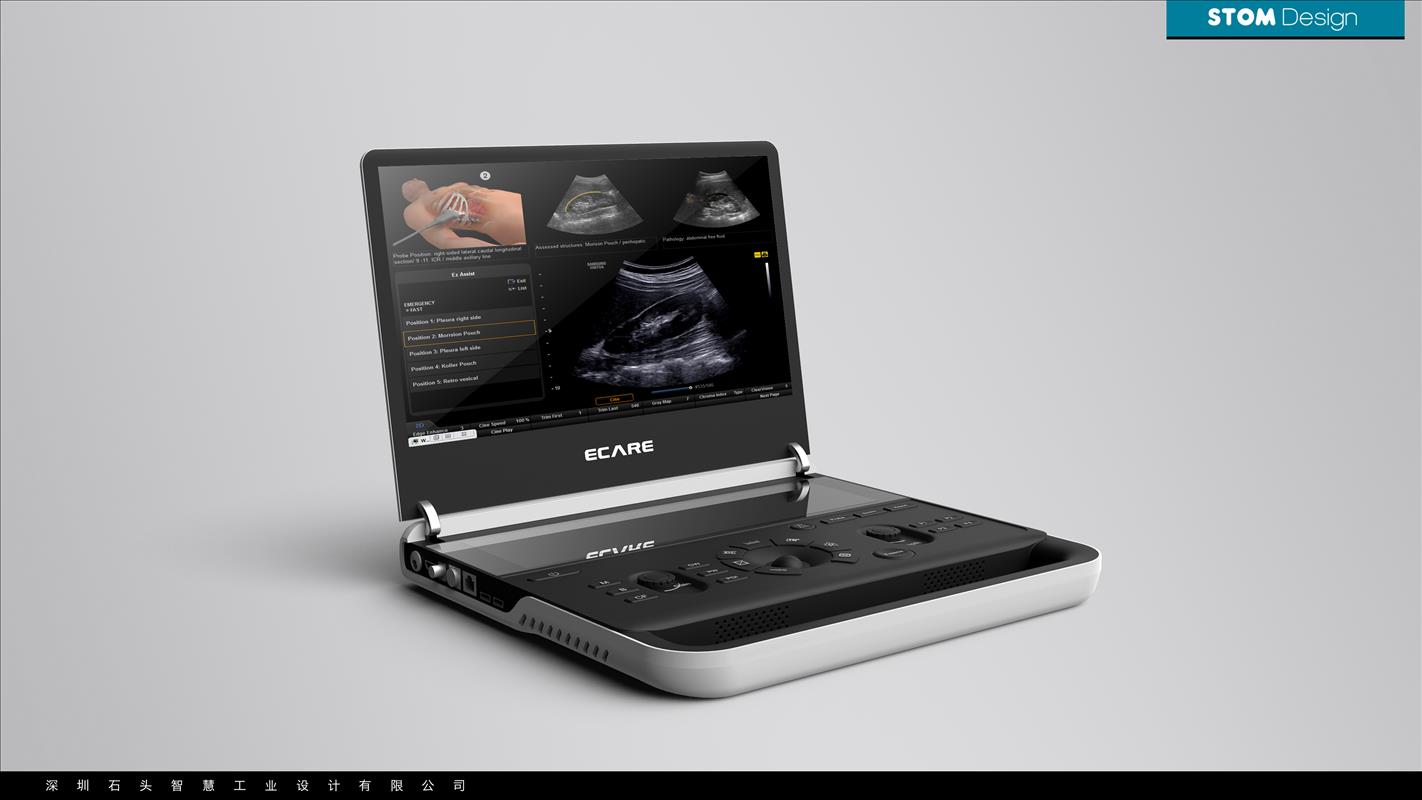

打开设备后，ECARE便携式彩超呈现双屏架构：
- 上部主屏：显示超声影像，支持多窗口布局，可同时呈现B模式图像、解剖定位图、参数面板等信息。屏幕尺寸经过精密计算，在保证图像细节可辨识的前提下控制整机尺寸。
- 下部操作区：集成所有物理控制按键和旋钮，采用黑色面板与白色机身形成视觉分层，让医生的注意力自然聚焦在操作区域。
操作面板的按键布局是石头智慧人机交互设计的重点。我们将按键分为三个功能区：
- 左侧成像模式区：M模式、B模式、彩色多普勒（CF）、脉冲波（PW）、连续波（CW）、功率多普勒（PDI）等成像模式快捷键，采用竖向排列，方便拇指快速切换。
- 中央旋钮区：两个主旋钮分别控制增益（Gain）和深度（Depth），中间是轨迹球和多向导航键，承担图像调节和菜单导航的核心功能。布局模拟了台式超声设备的经典操控逻辑，降低医生的学习迁移成本。
- 右侧功能键区：P1-P4自定义快捷键和冻结键（Freeze），采用横向排列，方便食指快速触发。

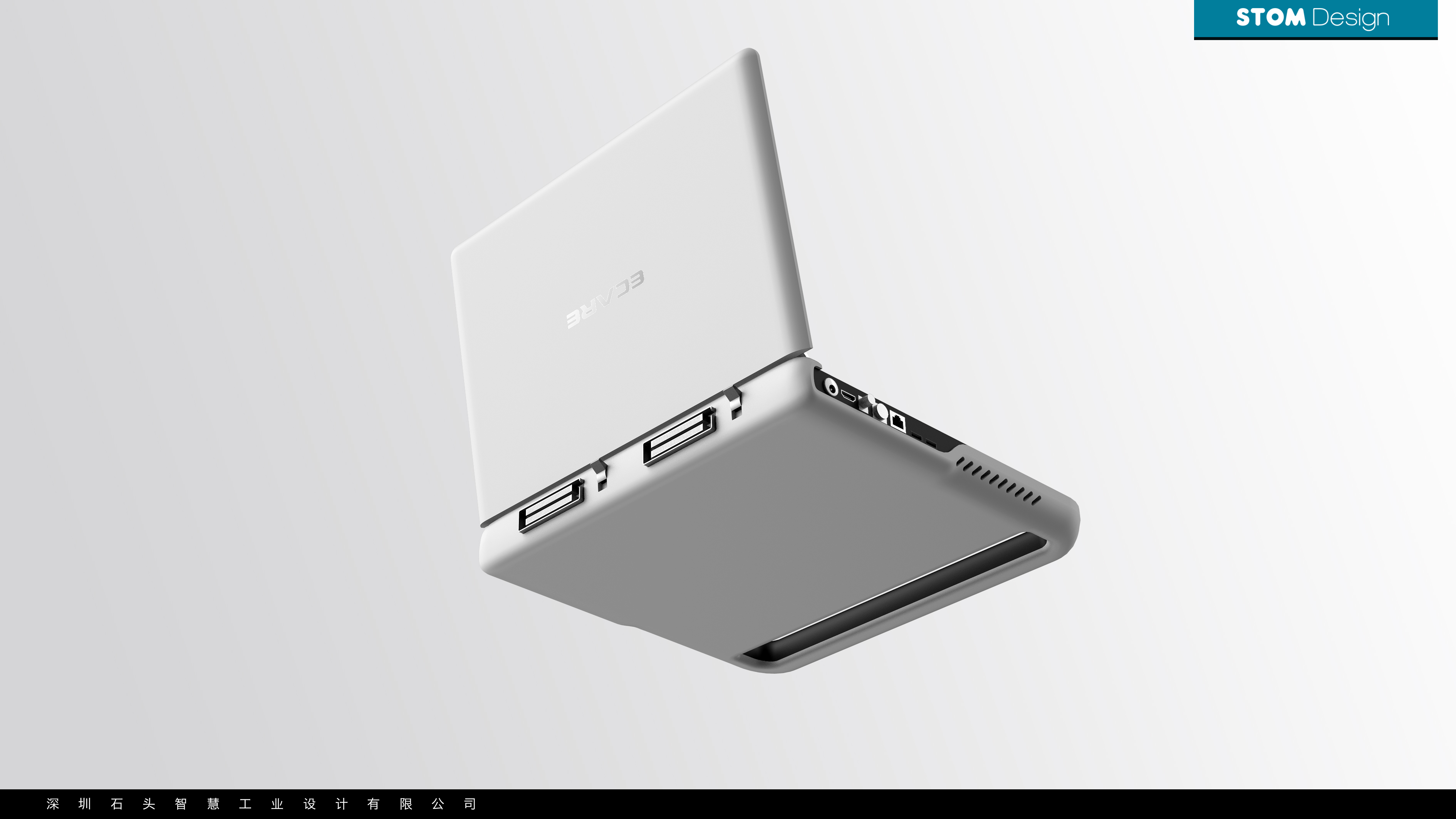

从侧面视图可以看到，USB接口、网口、电源接口等被集中布置在机身侧面的深灰色面板区域内。石头智慧的设计处理方式是：
- 接口区域与操作面板采用同一深灰色调，在打开状态下自然融入操作区的视觉语言。
- 接口采用内凹式设计，线缆[敏感词]后不突出于机身轮廓，避免意外磕碰。
- 侧面散热格栅采用斜向条纹排列，与底部提手区域的斜纹装饰形成造型呼应。
便携式彩超的散热设计是工业设计中容易被忽视、却影响产品可靠性的环节。
石头智慧在ECARE项目中的散热策略是多通道被动散热：
- 底部大面积进风：合盖状态下，底部提手区域的镂空结构同时承担进风功能，空气从底部进入，经过内部风道后从侧面排出。
- 侧面定向出风：机身侧面的斜向格栅是主要的出风通道，格栅方向经过气流仿真优化，确保热空气沿机身纵向排出，不会回灌至内部。
- 金属导热路径：机身外壳的铝合金骨架同时承担结构支撑和热量传导的双重功能，将芯片热量快速扩散至整个机身表面。
作为
工业设计公司，我们在散热方案的设计中与结构工程师紧密协作，确保每一个散热孔的位置、尺寸和方向都经过热仿真验证，而非凭经验估算。
ECARE便携式彩超采用了经典的黑白灰三色方案，石头智慧在材质分配上做了明确的分区定义：
- 上盖（白色） ：采用细磨砂喷涂工艺的白色工程塑料，传递洁净、专业的医疗设备视觉印象，同时耐指纹、易清洁。
- 操作面板（黑色） ：采用哑光黑色材质，与白色机身形成强烈对比，突出操作区域，降低视觉干扰。
- 底部提手（深灰色） ：采用深灰色哑光材质，耐磨耐脏，同时作为握持区域与上盖的浅色形成触觉和视觉的双重区分。
- 转轴与接口面板（银色金属） ：转轴处露出的银色金属件为整机增加了一处精密感的细节，暗示了翻盖结构的机械品质。
ECARE便携式彩超的设计过程，体现了石头智慧工业设计团队在便携医疗设备领域的设计方法论：
- 形态服务于场景：笔记本式翻盖结构不是为"好看"，而是为出诊、急救、基层筛查等移动场景量身定制的形态方案。
- 操控传承降低门槛：按键布局继承台式超声的操作逻辑，让有经验的医生无需重新学习即可上手。
- 细节积累品质感：从提手的一体成型到散热格栅的方向控制，每一处细节都是功能与美学的双重考量。
从全自动化学发光免疫分析仪、清洗消毒机到便携式彩超，石头智慧工业设计在不同品类的医疗设备中持续验证同一套方法论：
好的工业设计不是给产品穿一件漂亮的外衣，而是让产品在每一个使用场景中都能可靠、高效、舒适地完成它的使命。
